激光打標加工導光系統介紹

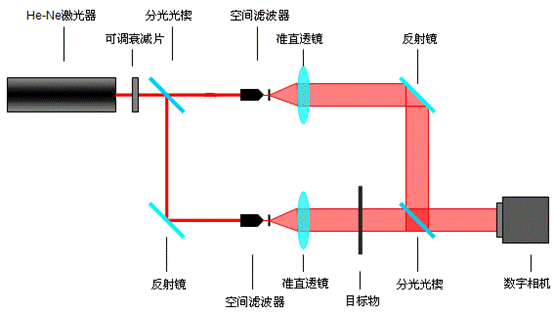

        激光打標加工過程中，根據加工條件、被加工件的形狀以及加工要求，應該確定不同的光束導向和光束聚焦，由此就需要規定的導光系統。根據導光系統中光學元件的作用不同可分為以下幾類。

       1.光束轉折系統  如轉折反射鏡。由于激光器所輸出的激光方向大多與安放在工作臺上的工件待處理表面的夾角不符合處理要求，所以需要一個或多個反射鏡來改變光束傳輸方向。同時要對這些鏡座采用冷卻。
   2.聚焦系統  如凸透鏡、凹透鏡。通過聚焦鏡可以將輸出光束聚集到很小的直徑上，從而提高激光功率密度，實現快速成形工藝參數的調整。
   3.勻光系統  該系統用于形成均勻能量分布的光斑，如分割疊加變換系統、積分鏡和振鏡系統。理論和實驗研究均表明，光斑能量分布均勻（高階模激光橫截面上能量分布比較低階模分布均勻）有助于成形件質量提高。因此當激光器輸出激光為基?；虻碗A模高斯光束時，必須采用規定的光學系統克服低階模橫截面上能量不均這個缺點。分割疊加變換系統即將高斯光束平行分割為幾個子系統，并沿著分割線平行及垂直兩個方向風別進行放大，最后將子光束按規定的相對位置進行疊加，以獲得橫截面內能量分布較均勻的光斑。積分鏡系統用以規律排列的反射鏡或投射鏡將強度不均勻的光束進行分割，并使反射光束或投射光束其焦點上疊加，產生積分作用而獲得均勻的光斑，振鏡系統采用高頻振蕩的鏡片，使光束沿與掃描方向高頻振動，在熱處理過程中，產生一條均勻較寬的能量分布。
